رله شنت (Shunt Trip) و آندرولتاژ (UVR) به زبان ساده

سلام مجدد خدمت دوستان عزیز. ی بحث داغ دیگه که شاید بعضیا کم تر شنیده باشن اما خب سطح کاری رو میتونه خیلی بالاتر ببره هر چند خیلی سادس اما خب کاربردیه مثل همیشه بدون تاریخچه و داستان اضافی بزن بریم.

🔹 رله شنت (Shunt Trip)

📝 تعریف

رله شنت یه ماژولیه که روی MCCB یا ACB نصب میشه. البته نه همه MCCB  ها.
کارش اینه که وقتی از بیرون یه سیگنال ولتاژ (DC یا AC) بهش بدی، کلید رو از راه دور قطع کنه.

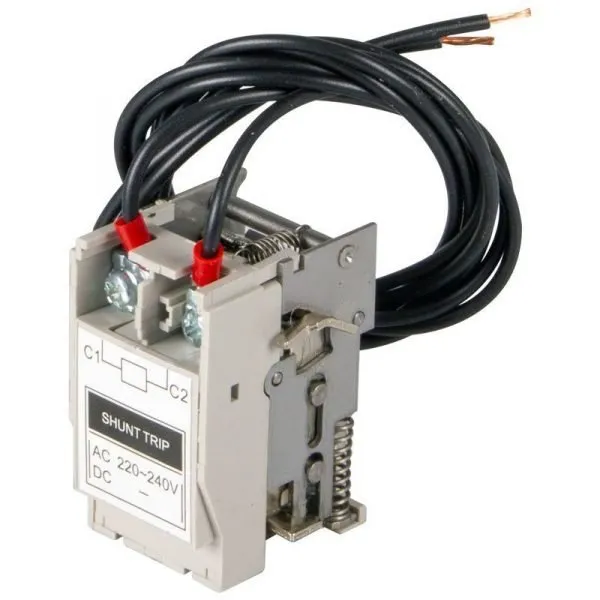

توی تصویر بالا ی نمونه رله شنت می بینید که خب شکل های متفاوت و ولتاژ های متفاوت نسبت به هر تجهیز دارن.

⚙️ کاربردها

• سیستم‌های ایمنی (مثلاً دکمه‌ی قطع اضطراری – E-Stop)
• آتش‌نشانی: وصل به سیستم اعلام حریق → تا حریق تشخیص داده بشه، کلید قطع شه
• اتوماسیون صنعتی: وقتی کنترلر بخواد از راه دور کلید رو قطع کنه

📌 نکته مهم

• رله شنت همیشه نیاز به یه منبع فرمان داره (ولتاژ تحریک).
• به محض اعمال ولتاژ → کلید می‌پره و خاموش میشه.

🔹 رله آندرولتاژ (Under Voltage Release – UVR)

📝 تعریف

این رله هم روی MCCB/ACB نصب میشه، اما فرقش اینه که وقتی ولتاژ تغذیه کمتر از یه حد مشخص بشه یا کامل قطع بشه، کلید رو می‌زنه پایین.

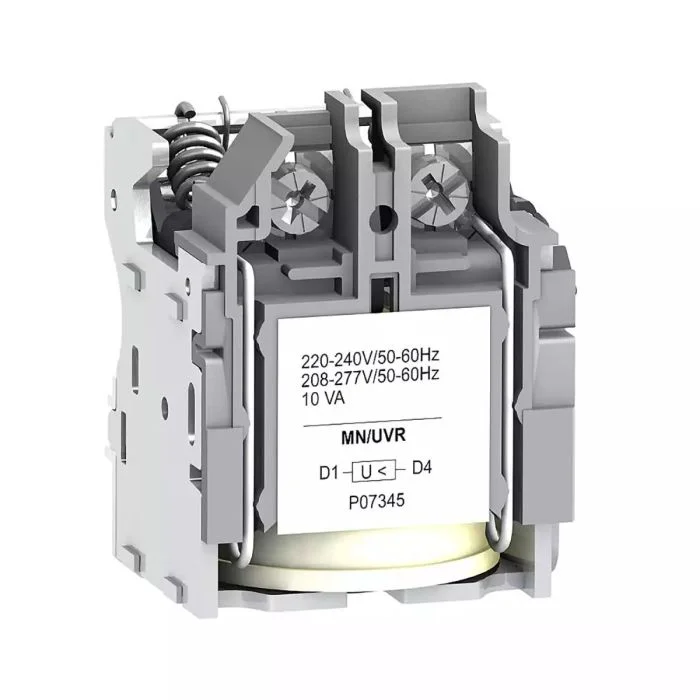

توی تصویر بالا ی نمونه رله آندرولتاژ می بینید که خب شکل های متفاوت و ولتاژ های متفاوت نسبت به هر تجهیز دارن مثل رله شنت.

⚙️ کاربردها

• حفاظت تجهیزات در برابر افت ولتاژ شدید یا قطع فاز
• جلوگیری از راه‌اندازی ناگهانی بعد از برگشت برق (مثلاً وقتی برق میره و میاد، موتورهای بزرگ ناگهانی استارت نزنن)
• در سیستم‌های حساس که نباید با ولتاژ نامناسب کار کنن

📌 نکته مهم

• بر خلاف شنت، این یکی نیاز داره دائماً ولتاژ تغذیه بهش وصل باشه.
• اگه ولتاژ بیفته → کلید قطع میشه و دیگه تا دستی ریست نشه وصل نمی‌شه.

✅ فرق شنت و آندرولتاژ در یه نگاه

این نکته پایانی رو هم بگم بیشتر توی کلید های هوایی استفاده میشن و صد البته توی MCCB  ها هم استفاده میشن اما MCCB ها میشه گفت بیشترشون تقریبا فقط یکی از این رله ها رو میشه قرار داد ولی توی کلید هوایی بیشتر از یکی میشه قرار داد و خودشون جاهای از قبل تعیین شده دارن برای این قطعات و به راحتی داخل قطعه مورد نظر قرار می گیرن. حتما حتما به خاطر داشته باشید هر تجهیز رله های متفاوتی داره پس حتما به دیتا شیت مراجعه کنید یا تو گوگل سرچ کنید و به خاطر داشته باشین این رله داخل تجهیز نصب میشن.

امیدوارم از این مطلب هم استفاده کرده باشین در آینده سعی میکنم مطالب بیشتر با جزئیات بیشتری از نحوه نصب و ... داخل سایت قرار بدم. با ما در ادامه همراه باشید.
